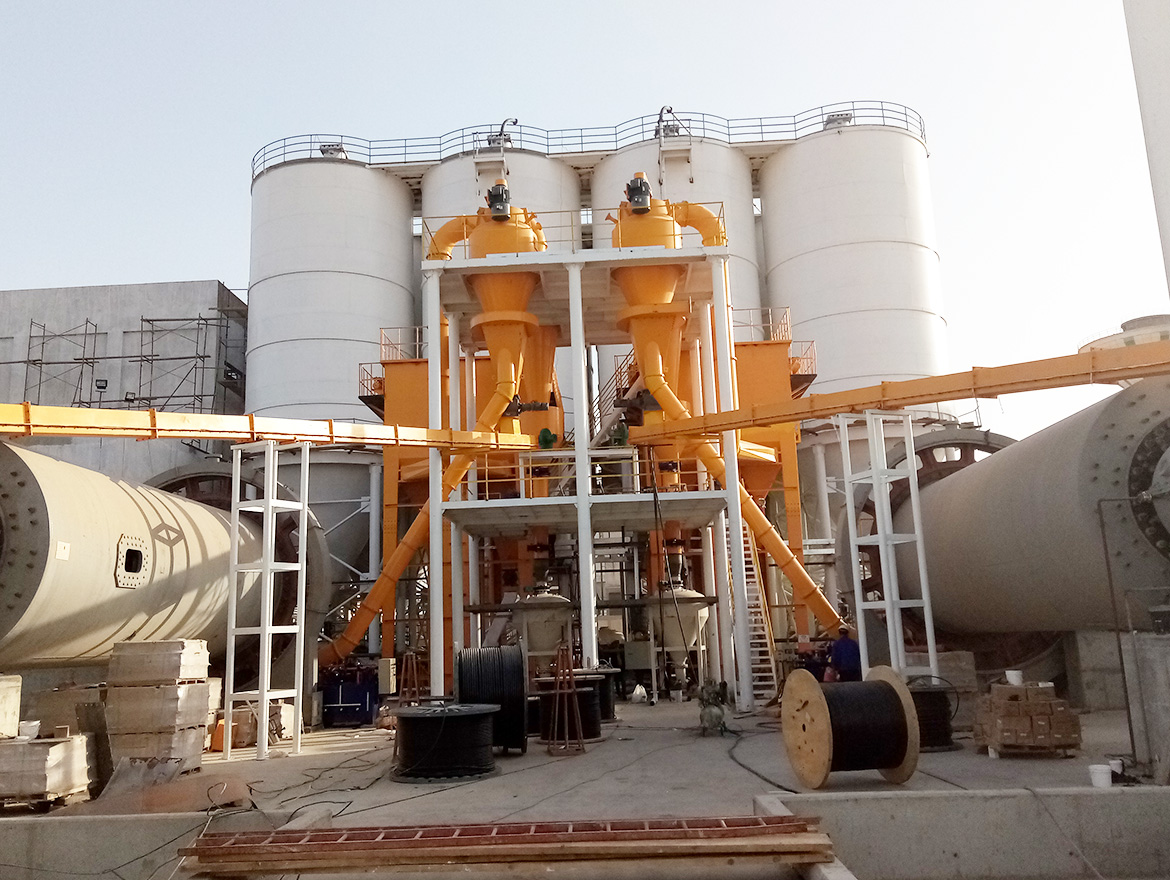

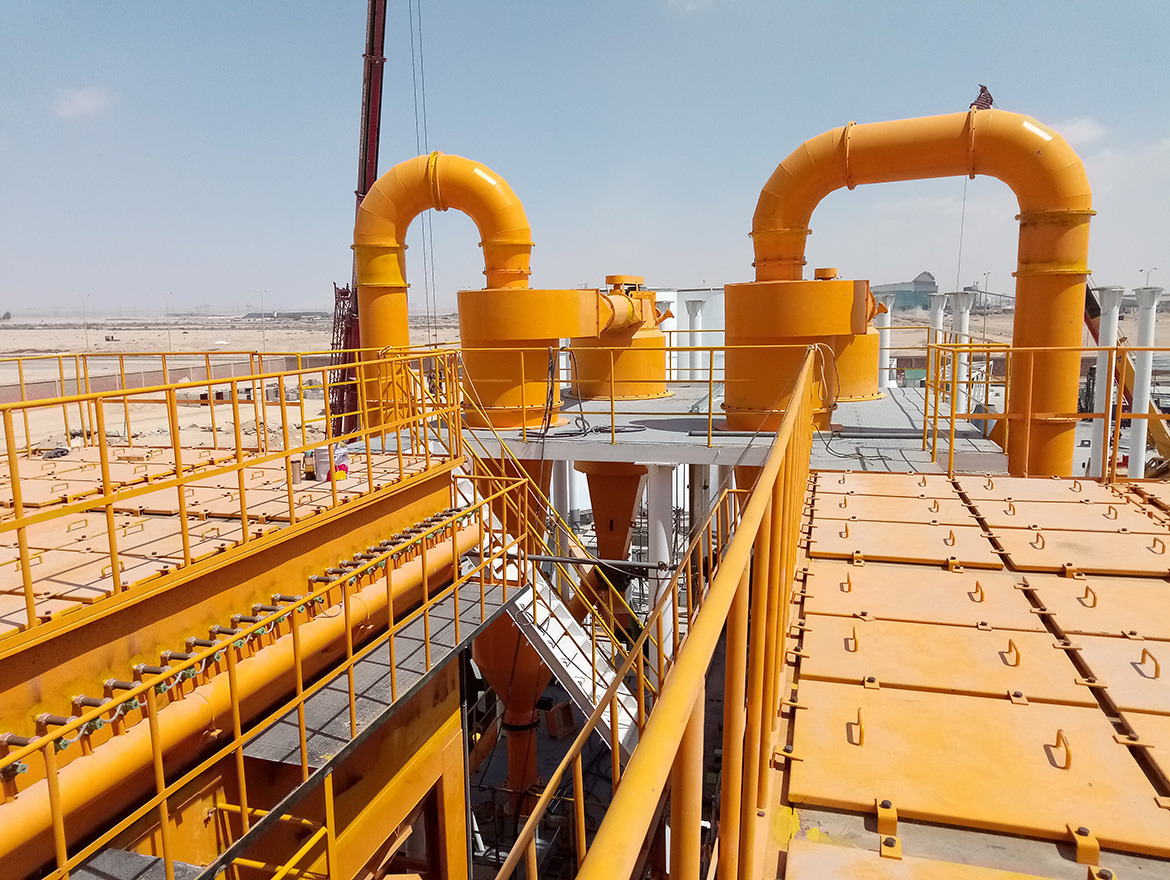

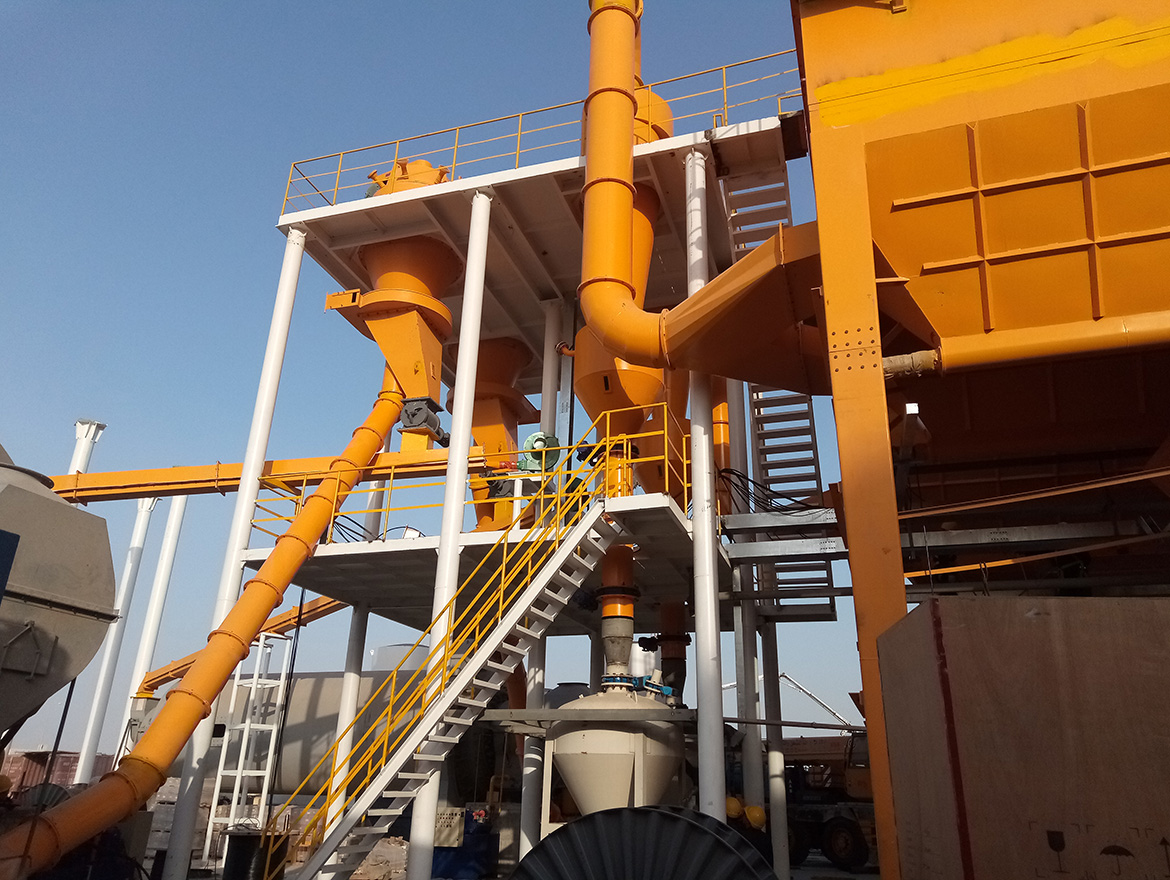

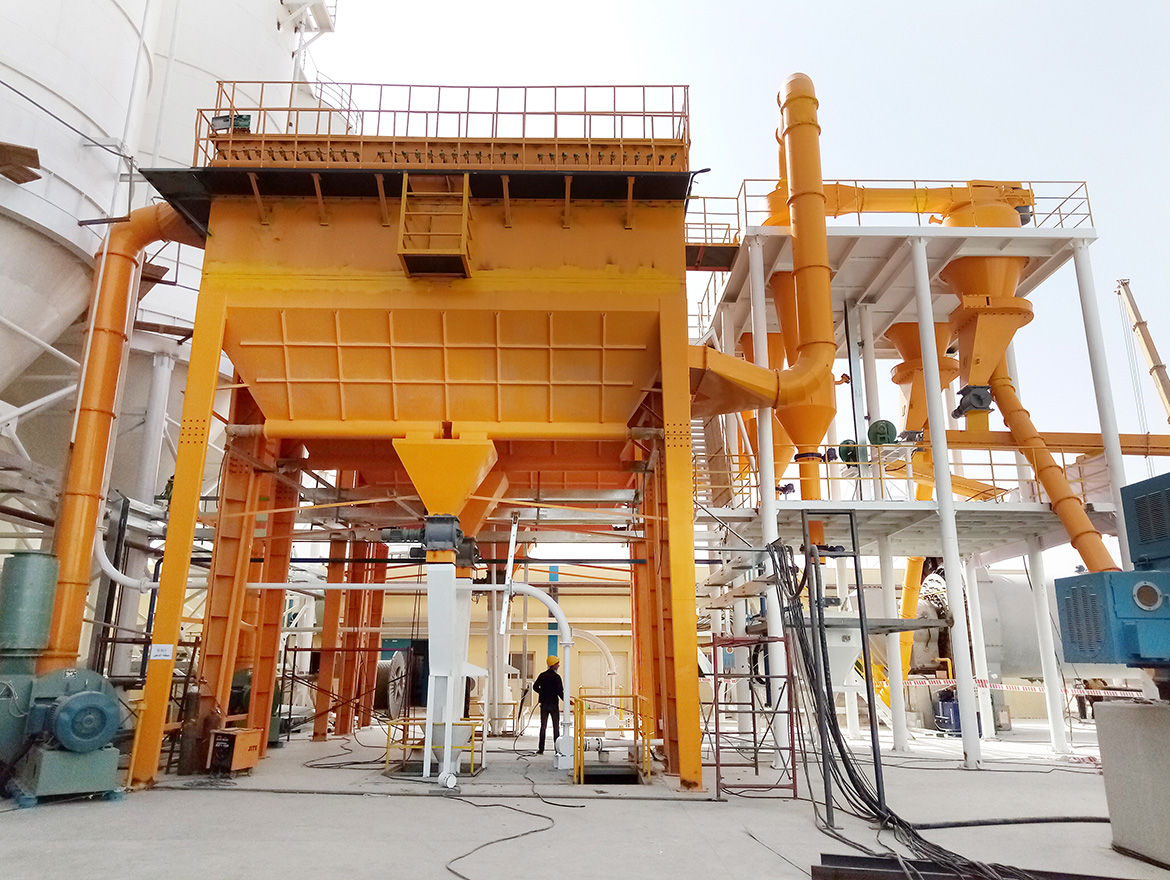

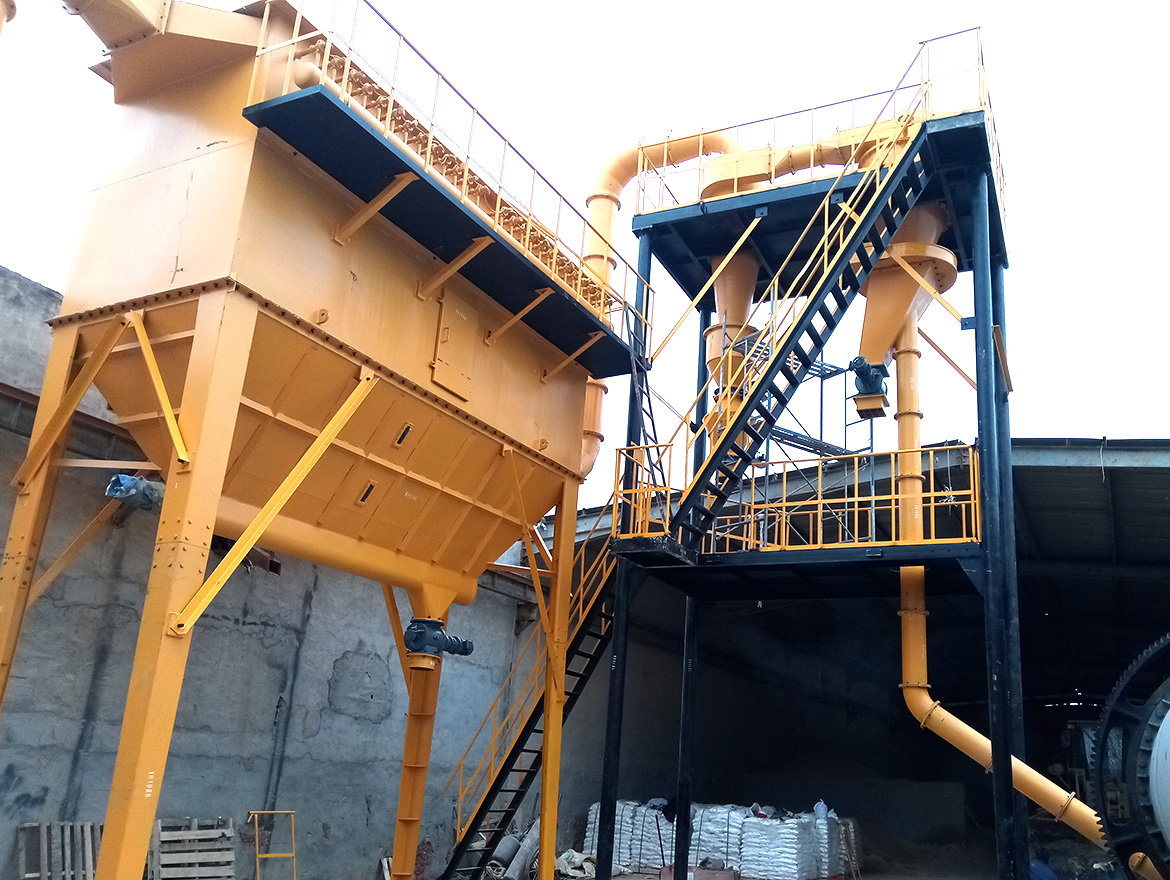

Todo el dispositivo de clasificación está compuesto por clasificador de aire, colector ciclónico, colector de polvo por pulsos, ventilador de tiro inducido de alta presión, armario de control eléctrico, etc. El clasificador de flujo de aire es un clasificador forzado con una entrada de aire secundaria y un rotor impulsor grande instalado verticalmente. Al trabajar, el material ingresa desde el cilindro inferior bajo la acción de la fuerza gravitacional del ventilador de tiro inducido. El aire primario del exterior se mezcla completamente con el material, por lo que las partículas se pueden dispersar completamente y subir a la zona de clasificación. . Debido a la rotación de alta velocidad del rotor del impulsor de clasificación, las partículas son giradas por el impulsor de clasificación. La fuerza centrífuga generada está sujeta a la fuerza centrípeta generada por la fuerza gravitacional del ventilador de tiro inducido. Cuando la fuerza centrífuga en el partículas es mayor que la fuerza centrípeta, las partículas gruesas por encima del diámetro de clasificación se lanzan a la pared interior del cilindro para detenerse y deslizarse por la pared. El aire secundario externo pasa a través del cono distribuido uniformemente. La entrada de aire entra y el Las partículas gruesas se criban para separar el polvo fino que se mezcla o se adhiere al material grueso. El material grueso separado es recogido por el dispositivo de descarga y descargado del clasificador. El polvo fino por debajo del diámetro de clasificación se mezcla con gas y sólido Los dos El flujo de fase ingresa al colector ciclónico y al colector de polvo por pulsos para su recolección, y el gas purificado es descargado por el ventilador de tiro inducido.
◆ La estructura del clasificador está especialmente diseñada para cortar casi todas las partículas grandes, con una alta precisión de clasificación y un control estricto de las partículas grandes.
◆ El punto de clasificación se puede ajustar libremente a través de la velocidad del impulsor de clasificación y el volumen de aire del ventilador de tiro inducido para obtener los productos requeridos con un amplio rango de clasificación.
◆ Se adopta la estructura jerárquica vertical de un solo impulsor de baja velocidad, el campo de flujo de material es estable, la capacidad de procesamiento del equipo es grande y la eficiencia de clasificación es alta.
◆ La estructura en tándem de múltiples etapas se puede utilizar para clasificar productos de varios tamaños de partículas al mismo tiempo para obtener una distribución ideal del tamaño de partículas.
